HT4050Y-DC 压缩机控制器技术规格书
产品基本信息
| 产品型号 | HT4050Y-DC 压缩机驱动器 | ||||||
|---|---|---|---|---|---|---|---|
| 硬件版本 | V2.1 (2024年12月) | ||||||
| 适用压缩机 | 涡旋式/活塞式压缩机 | ||||||
| 系统配置方案 |
|
电气参数
| 输出特性 | 电流(A) | 38 |
|---|---|---|
| 功率(W) | 850 | |
| 输入特性 | 输入电压(V) | DC 18～32 |
| 输入电流(A) | <50 | |
| 运行特性 | 升频速率(Hz/s) | 20 |
| 调速比例(%) | 25%-100% | |
| 起动运行方式 | 方波开环启动 | |
| 加减速方式 | 线性变化 | |
| 停机方式 | 自由停机 | |
| 冷却方式 | 压缩机回气冷却 | |
| 噪音(dB(A)) | ≤40 | |
| 额定连续运行时间(h) | >40000 | |
| 调速方式 | 模拟电压调速 | |
| 温湿度特性 | 工作温度(℃) | -20～65 |
| 储存温度(℃) | -40～80 | |
| 工作湿度(%) | <95 | |
| 储存湿度(%) | <95 | |
| 外壳防护等级 | IP67 | |
| 电气安全 | 绝缘电阻(MΩ) | >20(500V) |
| 耐电压(V) | AC500(60s)/AC600(1s)(≤5mA) |
控制特性
工作模式说明
HT4050Y-DC电动空调压缩机驱动器是安装到压缩机低压端的涡旋压缩机驱动器，采用模拟电压调速模式，驱动器速度控制线接收电压信号控制压缩机的启停和转速调节。
逻辑说明：
- 当速度控制线输入电压大于8.5V后先开启散热风扇，15秒后再启动压缩机
- 当输入电压低于8V时，先停止压缩机运行，15秒后再关闭散热风扇
| 压缩机转速/散热风扇转速对应关系表 | ||||
|---|---|---|---|---|
| 调速电压(V) | AD值 | 压机转速(RPM) | 风机转速值 | 风机占空比 |
| <9 | 700 | 1900 | 1900 | 79% |
| 10 | 745 | 1958 | 1958 | 81% |
| 18 | 1341 | 3000 | 2400 | 100% |
| >18.5 | - | 3000 | 2400 | 100% |
散热风扇保护机制
| 保护类型 | 触发条件 | 保护动作 | 故障指示 |
|---|---|---|---|
| 掉线保护 | 电流<0.5A持续15s |
|
|
| 短路保护 | 瞬时电流>35A |
|
|
故障指示说明
本文档所定义的故障，是指发生该种状态时，驱动器停止输出，只有待该种状态消除后，驱动器才能再次启动。
本文有2种故障输出方式：
- 故障频率信号输出
- 故障指示灯
故障频率信号及故障灯时序，故障脉冲为0.2s的脉冲，脉冲周期为N*0.4s+1.0s，脉冲数N对应故障码，1个周期内除脉冲外其余时间输出低电平。
| 表2-1 故障指示表 | ||
|---|---|---|
| 脉冲次数 | 故障类别 | 说明 |
| 2 | 过流保护 |
驱动器输出母线电流大于38A持续1s后以1Hz/s的速度降频，电流小于37A持续1s后退出降频运行状态... 过流原因包括：
|
| 3 | 堵转保护 |
电机堵转时，驱动器自动停机，前三次间隔20s自动清除故障。连续3次堵转后则故障锁定堵转，报连续启动失败，调速信号归0后可解除故障。 可能原因：
|
| 4 | 驱动器欠电压保护 | 低于18V发生欠压故障时，驱动器停机，19V故障清除 |
| 5 | 短路保护 |
驱动器立即停机保护，2min后自动清除故障，连续3次短路则故障锁定，调速信号归0可解除故障，短路电流保护峰值70A。 |
| 6 | 驱动器过电压保护 | 超过32V发生过压故障时，驱动器停机，31V故障清除 |
| 7 | 连续启动失败 |
连续3次启动失败后锁定故障，需调速信号归0方可解除故障状态。 |
| 8 | 室外风机故障 | 当检测到无刷风机反馈信号持续15s没有电平变化，或风机瞬时电流超过跳匝电流后报出风机故障并停机保护 |

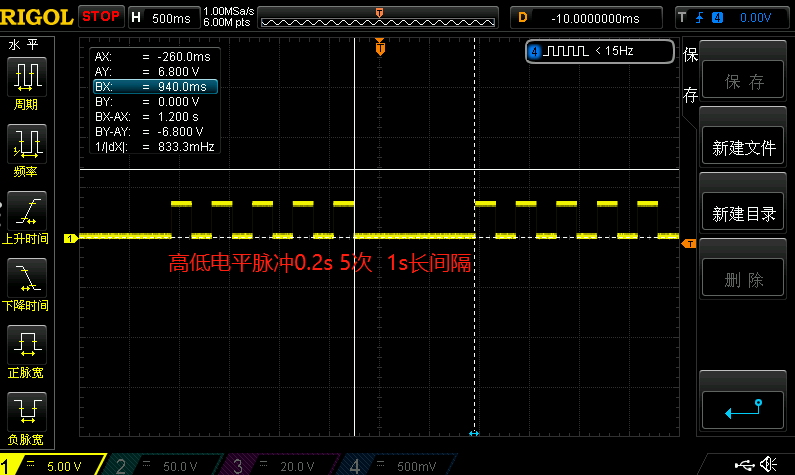

短路保护波形图示例：
